產品概述

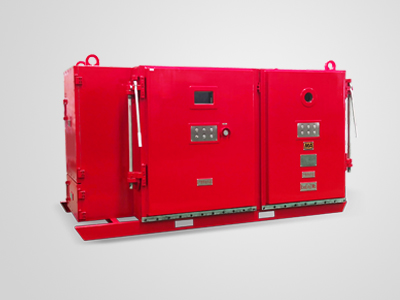

礦用隔爆型高壓軟起動控制器和礦用一般型高壓軟起動控制器是我公司采用全數字技術研發的一種高壓電氣傳動產品。它采用先進的電力電子器件和數字閉環（電流）控制技術，具有操作簡便、起動平穩、使用故障率低的優點。該裝置主回路每相由反并聯的可控硅串聯而成，通過控制可控硅的觸發角來實現控制輸出電壓的大小。電機起動時，本裝置按照預設的起動曲線增加電機一端電壓使電機平滑加速，達到全速后旁路接觸器接通。電機起動完畢后，本裝置繼續監控電機，并實現各種保護。
礦用隔爆型組合高壓軟起動控制器將饋電開關和軟起動控制器組合在一起，降低了成本，減小占地空間，彌補了饋電開關和軟起動控制器獨立布置的不足。該裝置是一種通過控制可控硅的導通角來控制電機定子電壓的降壓?jiǎn)?dòng)產品，可對啟動過程中的參數連續可調，實現高壓電機“柔性平滑”啟動，降低了設備啟動過程中機械系統的冗余轉矩，減少機械沖擊和對電網沖擊，降低啟動電流，延長機組使用壽命，而且一套軟起動裝置可連續啟動四臺電機，既節約了資金，又節省了空間。

產品特點

降低機械沖擊
最大限度消除設備在起動和停車過程中對系統的機械沖擊，如降低管路系統的水錘和喘振危害等。
降低電網沖擊
最大限度消除設備在起動過程中對電網的電氣沖擊，如降低起動電流和網絡壓降。
緊湊型結構
軟起動內部集成控制器和旁路接觸器，控制器同時參與啟動保護，減少外部接線。組合軟起將主饋電開關和軟起動放置在一個防爆腔體，軟起回路與工頻旁路共用一個電源，從而減少了主回路的連線，使其主回路結構更加緊湊。
多種拖動方式
該裝置可實現一拖一、一拖二和一拖四啟動三種拖動方式。組合式軟起每個支路的選擇通過手車式斷路器和真空接觸器通斷來實現，具有電氣和機械互鎖功能，安全系數高，操作方便。
免維護
可控硅是無觸點的電子器件，其它類型起動產品需經常維護液體和機械部件等，軟起動把機械壽命變?yōu)殡娮釉褂脡勖久饩S護。
應急工作
機內裝有可直接起動電機的真空接觸器，軟起動系統出現故障時可利用真空接觸器直接起動電機，以保持生產的連續性。
安裝簡單
該裝置是一個完整的電機起動控制和保護系統，安裝時只須連接電源線和電機線即可投入運行。
使用方便
系統友好的中文人機界面，方便用戶參數設定和故障診斷，內部出現故障時可以停掉高壓，通過內置的低壓測試系統進行自檢測。
保護與監控
內置電動機過載、欠載、過壓、欠壓、電壓不平衡、缺相、失速、堵轉、起動、過熱等保護功能。內置三相電流、電壓、功率因數、運行時間、耗電量等監測功能。
使用范圍廣
適用于水泵、風機、帶式輸送機、刮板運輸機、空氣壓縮機、鏈?zhǔn)津?qū)動裝置等設備。

產品應用

膠帶輸送機應用方案

煤礦井下膠帶輸送機為多電機工作，往往需要幾臺軟起動同時工作，并且要保持軟起動控制的同步性。組合軟起動可采用一拖多的拖動方式，多余支路作為備用，當一臺出現故障時，可通過手動或自動的方式切換到另一支路，保證膠帶輸送機不間斷運行。
當膠帶輸送機正常運轉時，轉換到自身旁路裝置，不用另外接高爆開關，減少動力電纜的長度，具有很強的經濟性。
通過電流互感器檢測電機的電流進行缺相和過載保護。
降低啟動和停車過程中的機械沖擊，從而延長膠帶輸送機系統的使用壽命，減少維護量。

風機應用方案

煤礦井下的通風風機為不間斷運行，往往為兩臺風機，其中一臺為主機，另一臺為備用機，組合軟起動采用一拖二的拖動方式，主機啟動結束時，轉換到工頻，軟起動部分停止；檢測到主機出現故障時，通過軟起動啟動備用機，啟動結束時，轉換到工頻。具有占地空間小，經濟適用性強等特點。
最大限度的消除設備在起動過程中對電網的沖擊，如降低起動電流和網絡壓降。

水泵應用方案

實現多臺水泵順序啟動，即起動完成一臺水泵后自動轉換到工頻，然后起動第二臺水泵，并依此類推。
降低起動和停車過程中對水泵、管道等設備的沖擊，從而延長水泵系統的使用壽命，減少維護量。
