GEPON全礦井綜合自動化系統

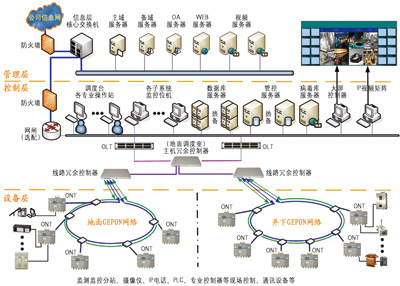

　　GEPON全礦井綜合自動化系統將地面信息管理系統、礦井環境監控子系統、各生產環節自動控制子系統及通信指揮調度子系統通過GEPON(千兆無源光纖以太網)和自動化平臺軟件整合，實現全礦井的管控一體化。

系統功能

　具有豐富的軟件接口（OPC、DDE、ODBC、FTP上傳等），無縫整合各子系統，實現全礦井的管控一體化；

　采用B/S、C/S結構，基于IE瀏覽，客戶端零配置；

　在充分保留各子系統功能特點的基礎上，有效地協調各子系統運行于最佳狀態，通過嚴格的安全認證后可在任何一臺工作站上實現對井上、井下任何一臺設備的控制；

　具有數據查詢統計、歷史曲線顯示、報表打印、逐級報警、數據系統分級管理、報警故障記錄、完整的事件記錄等功能；

　具有強大的圖形組態功能，可組屏分屏顯示各子系統的實時動態圖形。
系統特點

　采用一根光纖實現了多路工業電視信號、安全監測系統信號、生產監控系統信號、IP調度通信信號的同時傳輸；

　采用下行廣播、上行TDM通信方式，每臺網絡終端ONT 動態分配的流量最大可達100 M帶寬，保證了信息交換的實時性及傳輸質量；

　具有雙總線、環形兩種冗余方式，即保證了系統的可靠性，又增加了系統組網的靈活性；

　光網絡終端即接即用，使用方便，易維護；

　OLT有4個1000 M以太網口，每個1000 M以太網口可接32臺ONT，每臺ONT有多個10/100 M以太網口；

　具有網管功能、網絡設備故障報警功能、端口帶寬分配功能；

　采用光無源分支技術，單一ONT故障不影響整個系統的運行，防爆性能優，抗干擾能力強，運行穩定；

　千兆無源以太網樹狀的網絡結構與煤礦巷道的樹狀分布匹配適應。
　

生產單位： 監控分院
