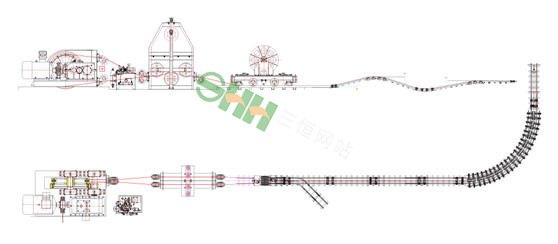

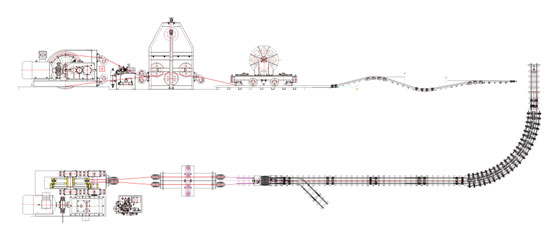

SQ無極繩絞車運輸系統 一、系統概述 我公司研制的SQ無極繩絞車運輸系統吸收了繩牽引卡軌車的成熟技術，參考了傳統絞車的使用經驗，是對井下無極繩輔助運輸系統的完善和進一步提高，系統布置合理、設計新穎、結構緊湊、成本低廉、經測試表明，操作方便、可靠性高、適應性強；該產品總體技術水平國內領先，是一種符合國情的經濟、實用、安全、高效的新型輔助運輸設備。 SQ無極繩絞車運輸系統是以鋼絲繩牽引的軌道運輸設備，系統由絞車(含泵站)、張緊裝置、牽引車、主副壓繩輪組、托繩輪組、回繩輪組和彎道輪組等組成；絞車有37kw、55kw、75kw、ll0kw、l32kw等系列，系統利用井下現有軌道系統，可實現固定距離不經轉載的直達運輸。在5°以下坡道采用37kw絞車，在10°以下坡道采用55kw絞車，20°以上坡道采用75kw、110kw絞車，可實現材料、設備及液壓支架，20°以上坡采用110kw、132kw或無級調速型絞車，在順槽和采區大巷不經轉載的整體直達運輸，可直接進入工作面，代替了多臺小絞車接力、對拉運輸，大大減少了運輸環節。不僅達到了減人增效的目的，還大大提高了運輸?shù)陌踩院涂煽啃浴?/p> 二、系統布置方式圖
三、適用范圍 該產品是以鋼絲繩牽引的軌道連續運輸設備，主要用于煤礦井下工作面順槽和采區大巷材料、設備、液壓支架等輔助運輸，也可用于金屬礦井下巷道和地面軌道運輸，適用于坡度大小有變化的軌道運輸，最大坡度20°，適用運輸距離約為2000米。 無極繩絞車運輸系統是對輔助運輸系統的創新和完善，系統可根據巷道具體工況條件靈活布置，常見的布置方式有： 1．運輸系統既可適應多起伏(最大坡度20°以下)，又可水平拐彎(最小90°)。 2．絞車既可平行于軌道布置，又可垂直于軌道布置。 3．系統既可布置單道單向運輸，又可布置成雙道雙向運輸。 4．單道單向運輸布置時，兩根鋼絲繩可全部布置在軌道內；也可采用主繩在軌道內，副繩在軌道外的布置型式。 5．絞車可前后雙向出繩，既可利用原有硐室布置，又可靠巷邦布置，可適應不同巷道工況。 |
